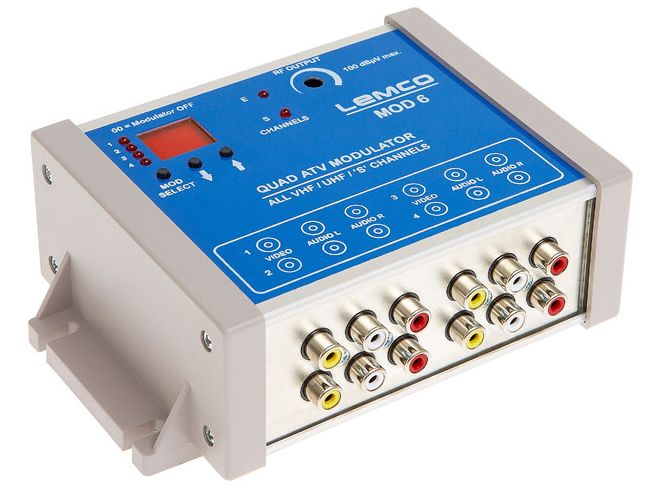

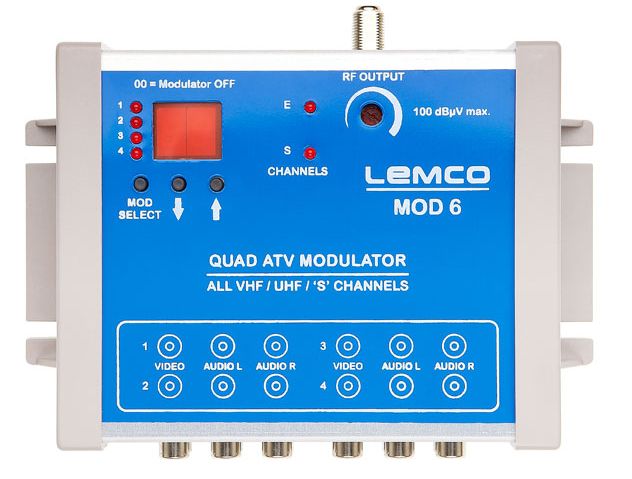

Διαμορφωτής Lemco Quad Full Βand 4 x 100dBμV MOD6

Το MOD6 είναι ένας μονοφωνικός DSB τετραπλός RF PAL διαμορφωτής. Διαθέτει εσωτερικά τέσσερα ανεξάρτητα RF PAL modulator τα οποία λειτουργούν σε όλη την περιοχή των VHF και UHF και δέχονται στην είσοδο τους σήμα CVBS και μονοφωνικό ήχο. (Refurbished)

Χρησιμοποιείται σε περιπτώσεις που θέλουμε να μοιράσουμε τέσσερα σήματα CVBS πχ από κάποια camera ή DVD player σε κάποιο καλωδιακό δίκτυο υπό μορφή RF PAL.
Η επιλογή των καναλιών εξόδου για κάθε εσωτερικό διαμορφωτή γίνεται ανεξάρτητα με την χρήση display από την πρόσοψη, ενώ ο έλεγχος της συχνότητας εξόδου γίνεται με PLL ελεγχόμενο από μικροελεγτή για μεγάλη ακρίβεια και σταθερότητα του επιθυμητού καναλιού.
Το MOD6 προτείνεται να χρησιμοποιείται πάντα σε συνδυασμό με κάποιο band pass φίλτρο BPF1/2/3/4 (ανάλογα με τις επιθυμητές συχνότητες εξόδου) για ένα άριστο αποτέλεσμα, χωρίς αρμονικές και παρεμβολές στα γειτονικά κανάλια.
Τέλος, το MOD6 διαθέτει ένα κοινό attenuator 20dB στην έξοδο, και στάθμη εξόδου 100dBμV σε κάθε κανάλι.

Χαρακτηριστικά

Μείωση όγκου
Απλοποίηση της εγκατάστασης
Μείωση κόστους
100dBμV σε κάθε κανάλι
Προγραμματισμός μέσω display
Υψηλή αξιοπιστία και ποιότητα κατασκευής

Τεχνικά Χαρακτηριστικά
Video signal
Video input signal: 4 x CVBS
Level Impedance: 1Vpp / 75 Ohm
Input connector 4 x RCA - female

Audio signal
Audio frequency range: 20 Hz - 15 kHz
Audio level/impedance/deviation 775 mV RMS/10 kΩ/50 kHz
Audio connector: 4 x RCA - female

RF Output
RF Output frequency range: 47...862MHz
RF output level: 4 x 100dBμV
RF output attenuator: 20 dB
Norm: B/G (ask for other norms)

Other
Sound subcarrier frequency: 4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz
Signal/noise ratio, weighted ≥ 55 dB
II, III order intermodulation distortion < -60 dB

General
Power supply: 220VAC / 50Hz
Power consumption: 7.5VA
Operating Temperature 0 ºC to 45 ºC
Storage Temperature -10 ºC to +70 ºC
Humidity Up to 90%
Dimensions: 160 x 105 x 55mm
Weight: 0.65Kg
